偏振光顯微鏡來觀察和拍攝標本，是可見的，主要是由于它們的光學各向異性的字符。 為了完成這一任務，在顯微鏡必須配備兩個偏振器 ，定位在光路中的某個地方之前的試樣，和分析器 （第二偏振片）之間的物鏡的后孔觀察管中的光學路徑下或攝像機港口。

從平面偏振光的雙折射 （或由雙折射）試樣產生兩個單獨的，各自在相互垂直的平面偏振波分量的相互作用而產生的圖像對比度。 這些組件的速度是不同的，不同的傳播方向通過試樣。 退出后的試樣，成為光分量彼此同相，但再結合和相消干涉時，通過分析儀。

當各向異性標本被帶進通過重點和旋轉360度的一個圓偏振光顯微鏡階段，將依次出現光明和黑暗（已滅絕），根據旋轉位置。 當試樣的長軸的方向在45度角的偏振器軸，最大程度的亮度將被實現的，并最大程度的消光時，將觀察到的兩條軸線重合。 標本能見度在360度的范圍內旋轉，將光明和黑暗之間的四次振蕩，在90度的增量。 這是由于這樣的事實，當偏振光影響的振動方向平行于光軸的雙折射的試樣時，上述照明振動將與主軸配合的試樣，它就會出現各向同性（暗色調或滅絕）。 如果試樣方向改變45度，入射光線將被解決的標本，分為普通和非凡的組件，然后再團結在分析儀產生的干涉條紋。 由于只發生干擾時，偏振光具有相同的振動方向時，觀察到的最大雙折射檢體的主平面上的照明之間的角度允許振動方向重疊。 重組的白色光分析儀中的振動面之間的干擾通常會產生的光譜的顏色，這是由于殘留的互補色而產生的白色光的相消干涉。 用白色光照明下觀察到的顏色在顯微鏡目鏡可以利用有關路徑差異和試樣的折射率是已知的試樣的厚度值時，定量地得出結論。

利用偏光顯微鏡區分單獨的折射（光學各向同性）和雙折射（光學各向異性）媒體。 各向異性的物質，如單軸或雙軸晶體型聚合物，或液晶，在偏振光顯微鏡中產生的干擾的影響，從而在圖像中的顏色和亮度的差異，通過目鏡觀察中拍攝的影片，或作為一個的數字圖像。 此技術是非常有用的雙重折射介質通過長鏈分子間的相互作用在天然和合成聚合物和相關材料的晶格點或取向的取向方向研究。 還研究了偏振光應力透明的單獨折射介質（例如玻璃），其折射率和雙折射各向異性的物質通過廣泛的識別和表征。

在圖1所示的顯微鏡配備雙折射標本在偏振光下檢查所有的標準配件。 雖然類似的共同的明視場顯微鏡，偏光顯微鏡包含這個類的工具特有的附加組件。 這些包括偏振器和分析器，無應變的物鏡和聚光鏡，一個圓形刻度階段能夠360度旋轉，在顯微鏡主體的開口部或中間管為全波的相位差板，石英楔子，貝雷補償器，或四分之一波長板。 圖1中的單筒顯微鏡觀察筒采用了直板設計，并且還包含一個360度的旋轉儀，搖擺出伯特蘭透鏡，讓錐光畸變的雙折射標本檢查。 的物鏡（4，10，和40倍的）都裝在配有一個單獨的定心裝置的安裝，圓形的階段有一個直徑為140毫米的夾緊螺釘和一個可附加的機械載物臺。 除去從光路的偏振器和分析器（而其他組件留在原地）呈現為一個典型的明視野顯微鏡的光學特性相對于儀器的。 偏振光是一個對比度增強技術，提高得到的雙折射材料，當相對于其他技術，如暗視野，明視野照明，微分干涉對比，相襯，霍夫曼調制對比度，和熒光的圖像的質量。

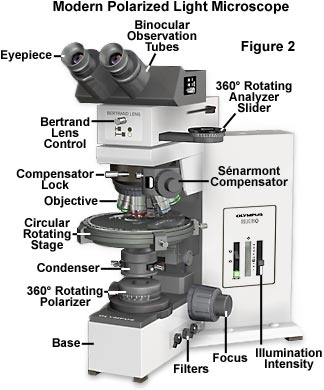

典型的現代偏振光顯微鏡（明場）（圖2）有一個燈箱，其中包含一個高能量的50至100瓦鎢鹵素?zé)?，連接到顯微鏡底座。 提供直流（DC）電壓的燈的變壓器通常是直接內置到顯微鏡的基礎上，由一個電位器定位在底座的底部附近的燈開關（燈電壓控制）來控制。 之間的燈箱和顯微鏡的基礎上是一個過濾器的磁帶盒，可拆卸的色彩校正，熱，中性密度濾光片的光學路徑中的位置。 此外，內置于顯微鏡的基礎上，一個集光透鏡，的字段光圈孔徑光闌，和一第一表面的反射鏡，將光通過一個端口下方的聚光鏡直接放置在中央的顯微鏡的光學路徑。 這些組件的尺寸控制，強度和分布的光在照明領域。 被設計為無振動，以提供最佳的科勒照明的光源，用于整個基本系統。 在一般情況下，現代顯微鏡的照明光學系統是能夠提供控制的光以產生一個均勻，強烈照明視場，即使燈發出的可見光，紅外線和近紫外輻射的非均勻譜。

在某些偏振光顯微鏡，所述照射器替換由平凹的臺下鏡（圖1）。 幾乎任何外部光源可以沖著鏡子，這是對聚光鏡光圈下偏振片定位角度。 此配置是很有用的，當外部源的單色光，如鈉蒸氣燈，是必需的。 因?yàn)椴⒉幌薅ㄓ谝粋€(gè)永久的鎢鹵燈的照明強度，顯微鏡可以很容易地適合于高強度的光源，以觀察弱雙折射標本。

偏光

偏光顯微鏡首次推出在十九世紀，但不是采用偏振傳輸材料，光從堆棧設置在57度角入射平面玻璃板的反射偏振。 購買，更高級的儀器依賴于專門切割和膠合在一起以形成一個棱鏡的一個晶體的雙折射率的材料（如方解石）。 白色的非偏振光的光束進入此類型的結晶分離成兩個部分，在相互垂直的方向極化。 這些光線稱為尋常光線 ，而另一種是所謂的非尋常光的 。 尋常光折射中的雙折射晶體，在更大程度上，在全內反射的角度，影響膠合表面。 其結果是，這種射線被反射棱鏡和消除由吸收的光的裝載。 異常光線穿過棱鏡，成為直線偏振光的光束直接通過聚光鏡和試樣定位在顯微鏡載物臺上。 幾個版本的這種偏光裝置（還受聘為分析儀），而這些通常被命名后，他們的設計師。 威廉·尼科爾，誰第一個裂解和膠合在一起兩個冰洲石晶體與加拿大香脂在1829年被命名后，最常見的偏振棱鏡（如圖3所示）。 尼科爾棱鏡最初是用來測量雙折射的化合物的極化角，從而導致新的發展，可在偏振光和結晶物質之間的相互作用的理解。

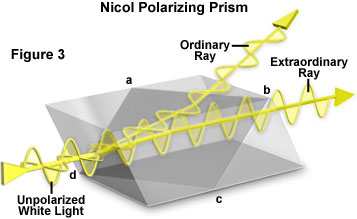

圖3給出了一個典型的尼科爾棱鏡建設是一個例證。 雙重折射晶體雙折射材料，通常方解石，切斷沿平面標記ABCD，然后粘合在一起的兩半，重現原來的晶體形狀。 白色光的非偏振光的光束進入晶體從左側被分裂成兩部分組成，在相互垂直的方向極化。 這些光束之一（標記為尋常光線）被折射在更大程度上影響了骨水泥的邊界以一定角度，在其通過最上面的晶面的棱鏡的全反射的結果。 另一束異常光線被折射在較小的程度，并通過作為一個平面上的光的偏振分束棱鏡退出。

其他棱鏡的配置建議，并在十九世紀和二十世紀初建造，但目前不再用于生產偏振光在大多數應用中。 尼科爾的棱鏡是非常昂貴和笨重，有一個非常有限的光圈，這將限制其使用，在高放大倍率。 相反，偏振光現在最常用的產生具有在二色性介質中的一組特定的振動方向的光的吸收。 某些天然礦物，如碧璽，擁有此屬性，但很快在1932年發明的埃德溫·H.土地醫生合成電影超越了所有其他材料為介質生產平面偏振光的首選。細小的晶粒，硫酸iodoquinine，在相同的方向上取向，被嵌入在一個透明的聚合物薄膜，以防止遷移和重新調整的結晶。 土地開發的片材含有寶麗 ，這已成為公認的通用術語，這些片以商品名銷售的偏振膜。 任何設備能夠選擇平面偏振光自然（非偏振光）白光現在被稱為一個極性或偏振片 ，這個名字在1948年首次推出AF哈里蒙德的。 今天，偏光片被廣泛用于液晶顯示器（LCD），太陽鏡，攝影，顯微鏡，和無數的科學和醫學目的。

首先通過一個中立的直線寶麗來的HN型偏振片創建具有振動矢量局限于一個單一的平面的平面偏振光光退出端口在顯微鏡基地。 H-薄膜是通過拉伸的聚乙烯醇片材對齊的長鏈聚合物分子，這是隨后用碘浸漬。 這些薄膜是不那么有效的偏振比方解石棱鏡裝置，但不限制數值孔徑。 通常情況下，一對交叉偏振H-膜發送介于0.01％和40％的入射光，取決于膜的厚度。

在大多數顯微鏡上，位于偏振器上的光端口或聚光鏡的正下方的過濾器保持器。 在圖2中示出的顯微鏡具有一個旋轉偏振器組件緊貼在底座上的光端口。 的偏振片，可通過一個360度的角度旋轉，通過的一個小的滾花鎖定螺釘鎖定成一個單一的位置，但一般是按照慣例，東 - 西的方向取向的。 其他顯微鏡通常具有偏振器，可能會或可能不會允許偏振器的轉動通過安裝連接到臺下聚光組件殼體。 有些偏光片與制動，允許以固定的增量為45度的旋轉到位舉行。 從光路的偏振器應該是可拆卸的，與一個樞軸或類似的裝置，當顯微鏡使用這種模式時，允許的最大的明場強度。

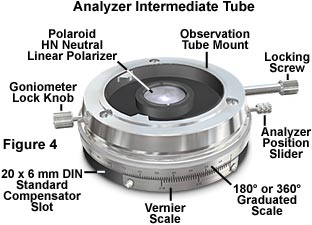

衍射的光的折射，并且發送的檢體收斂在物鏡的后焦面，然后向中間管（圖4中示出），該另一個偏振器，通常被稱為“分析儀”。 該分析儀是另一個HN型中立型線性偏光片的偏振濾光器的定位與定向在一個90度的角度相對于聚光鏡下方的偏振片的光的振動方向。 按照慣例，在偏振片的振動方向被設置為東，西（簡稱EW位置），如圖所示的雙折射交互式Java教程。 決定分析儀，在南北方向（簡稱NS），在90度角的偏振器的振動方向的振動方向的方向相同的約定。

該分析儀被定位后的試片，無論是在一個以上的物鏡插槽或中間管之間的物鏡轉換器和觀察管。 年齡較大的偏光顯微鏡分析儀可具有被裝配到目鏡，眼睛附近的透鏡或平面（圖1）之前的中間圖像的某個地方。 這不是明智的偏光片放置在一個共軛像平面，可以成像因?yàn)閯澓?，不完善的地方，污垢，和表面上的碎片與試樣。簡單的偏振光顯微鏡分析儀一般都有固定的，但更復雜的工具，可能有這樣的能力，分析儀在360度旋轉的繞光軸旋轉，以將其從光路中與一個滑塊機構。 這種類型的分析儀通常是裝有分度，某種形式的鎖定鉗。

使用偏振光顯微鏡之前，運營商應該從舞臺刪除任何雙折射標本和檢查，以確保偏光鏡是固定在標準的位置（通常通過點擊停止），光強度是最小的，當分析儀設置到零刻度標記。 如果配置正確，分析儀，振動方向是南北偏光振動平面時是面向東向西方向（這個方向現在是標準化）。 如果偏光器和分析儀都能夠旋轉的，它是可能的，他們可能會越過（與光的強度時，至少減去一個標本）甚至通過其允許的振動方向是東西和南北分別。 這種情況下可能會被修正移動偏振器零度單擊“停止”（或旋轉角），然后通過重新設置分析儀，以該參考點。 至關重要的是，偏振器和分析器的振動面在適當?shù)姆较蛉∠驎r(shí)，相位差和/或補償板被插入到光路中的測量目的。

刻度標記的偏振器和分析器的位置都沒有配備在年齡較大的顯微鏡，它是可以使用公知的雙折射的試樣的屬性來調整的方向的偏振器和分析器。 重結晶，尿素是優良的用于此目的，因?yàn)榛瘜W(xué)形成長允許的振動方向的兩個平行和垂直于晶軸長的樹突狀微晶。 純化的化學品少量（約5毫克）可以?shī)A之間的顯微鏡載玻片和蓋玻片，然后小心地用本生燈或熱板加熱，直到晶體融化。 一旦液化，玻璃蓋可被壓到幻燈片上，以盡量減少的尿素夾層的厚度，然后使之冷卻。 重結晶后，滑動被放置在偏振光顯微鏡載物臺上的結晶面向東 - 西在目鏡標線片作為參考使用的十字線的長軸。 偏振器和分析器，然后作為一對旋轉，直到晶體和背景同樣暗。

偏光顯微鏡聚光鏡

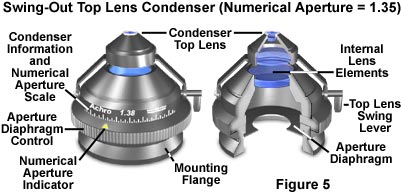

在偏振光顯微鏡的基本臺下聚光建設是從一個普通的聚光鏡在明顯微鏡使用的沒有什么不同。 在各種形式的顯微鏡，聚光光學校正的程度應該與物鏡一致。 偏光顯微鏡的典型的實驗室有一個消色差透鏡，無應變聚光鏡的數值孔徑0.90和1.35之間的范圍內，和一個外開式的，將提供均勻的照明，在非常低的（2至4倍）的放大倍率（在圖5中示出）的透鏡元件。 除去擺動透鏡改變聚光鏡，使一個更大的試樣區域的照明，以允許更大的視場提供均勻照明的低倍率物鏡的焦距。 這是理想的低倍率用于查看無畸變模式晶體和其他雙折射材料的偏光顯微鏡。

是要研究的干涉圖樣時，擺動透鏡可以快速地被帶入的光路，并選擇用于在錐光觀察高數值孔徑的物鏡。 重要的是，聚光鏡的數值孔徑足夠高，以提供足夠的照明觀看錐光圖像。 如果插入最佳的聚光透鏡，當利用高倍率物鏡，將導致惡劣的照明條件，并可能會導致具有不平坦的背景的顯微照片或數字圖像。 此外，因?yàn)閳A錐體的照明器和聚光鏡的數值孔徑的減小沒有最佳的透鏡，顯微鏡的分辨率將受到影響，導致細標本細節的損失。

聚光鏡孔徑光闌控制照明錐的角度，通過顯微鏡的光學列車。 減少的開口大小的可變光闌減小錐角，并通過目鏡觀察到的圖像的對比度增加。 然而，應當指出，聚光鏡孔徑光闌不打算作為一種機制來調整，代表要被控制的電壓加到燈的照度。 一些偏振光顯微鏡都配有一個固定的聚光鏡（無搖擺透鏡），其目的是提供錐光偏振和無畸變的照明的要求之間的一種折衷。 的照明收斂程度的變化可以通過調整聚光鏡的孔徑光闌，或通過升高或降低所述聚光鏡（盡管后者的技術是不推薦的關鍵檢查）。

旋轉圓載物臺

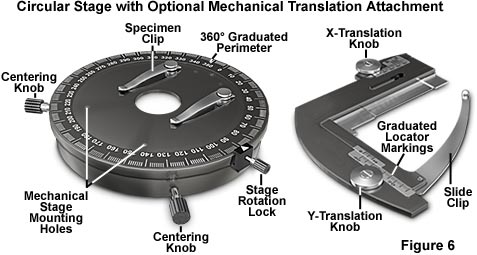

早期的偏振光顯微鏡利用固定載物臺，機械地聯接，同步旋轉，繞光軸的偏振器和分析器。 雖然此配置很麻煩按今天的標準，它的優點是不要求的的舞臺軸和顯微鏡的光軸之間的重合。 現代偏振光顯微鏡通常配有專門設計的360度可旋轉的圓形的階段，如圖6所示，這緩解在偏振光下進行定向研究的任務類似。 所示圓形階段的圖6中的功能分為1度的增量測角器，并具有放置兩個verniers（未示出）相隔90度，與點擊（鎖銷或卡爪）停止定位在45度的步驟。 使用一個精密球軸承運動，確保極其精細的控制權，這讓verniers顯微鏡讀取精度0.1度附近的旋轉角度。 可以使用鉗位固定階段，使標本可以定位在一個固定的角度相對于偏振器和分析器。

在偏光顯微鏡的的圓形舞臺取向上的最關鍵方面是要確保該階段內的視場顯微鏡的光軸為中心。 這是通過位于圖6中所示的階段的前部的兩個定心旋鈕。 在對準過程的第一個步驟是相對于聚光鏡，視場，和在顯微鏡的光軸為中心的顯微鏡物鏡。 研究級偏光顯微鏡物鏡轉換器的固定螺絲，一對小使個人物鏡為中心，通過一個六角扳手。 每一個物鏡應該獨立于光軸中心，根據制造商的建議，同時觀察試樣的圓形舞臺上。 有些顯微鏡提供個人物鏡對中，而其他中心定位系統操作作為一個單元的物鏡轉換器。 為中心的物鏡后，應把舞臺中的視場的中心，這將在顯微鏡的光軸一致。 階段正確居中時，十字線分劃板的中心放置在一個特定的標本細節不應超過0.01毫米的位移一個完整的360度旋轉的階段后，從顯微鏡光軸。 在一般情況下，顯微鏡的設計階段或與光軸一致的物鏡，但不能同時進行調整。 有些設計物鏡是在物鏡轉換器帶有一個可調節的圓形舞臺的固定位置，而其他位置和鎖定的階段，允許中心定位的物鏡。

中心定位的旋轉的圓形舞臺中的錯誤可能會導致病情加重時用偏振光顯微鏡檢查雙折射標本。 如果階段的旋轉中心與視場的中心不重合，正在研究的一個特征時，可能會消失階段是旋轉。 作為物鏡放大倍數增大（導致一個更小的視場），該字段的視圖中心的旋轉軸線之間的差異變得更大。 在最高放大倍數（60倍和100倍），即使是微小的錯誤可能會導致在中心定位標本放置階段是旋轉的巨大差異。

在圖6中的左側所示的圓形的顯微鏡載物臺上包含的目的是確保在用顯微鏡觀察試樣在一對彈簧夾。 一個可選的機械載物臺，用于使用的圓形舞臺上示出在圖6的右側。 這個階段是一個低調的模型，有一個跨旅游運動約25×25毫米，用游標畢業記錄在試樣上的特定位置。 機械載物臺被緊固到預鉆孔的圓形舞臺上，并與兩個齒條與小齒輪的齒輪組由x和y平移旋鈕控制試樣被翻譯。 一個機械的階段允許使用的試件的精確定位，但，突出翻譯旋鈕往往會干擾物鏡的自由轉動，甚至可以與它們碰撞。

在過去，一些制造商提供了一個通用的附件為圓偏振光顯微鏡階段。 此附件可以以精確地定位在光路中的選擇晶粒兩片玻璃之間的半球和幾個軸的繞固定的礦物薄截面。 普及階段是觀察選擇光學晶體，和紋理特征，得到線索的結構半結晶標本。 另一個階段，有時是實用程序，在測量的雙折射和折射率主軸階段的適配器，這也被直接安裝到圓形的階段。 試樣顆粒被固定在主軸端部，這是定位在基板上，允許主軸繞一水平軸樞轉，同時保持谷物油浸漬在玻璃窗口和蓋玻片之間。 雖然目前很難獲得這些階段，他們能證明寶貴的定量偏振光顯微鏡調查。

偏光顯微鏡物鏡

可以消色差光學校正偏振光物鏡，計劃消色差，或計劃螢石。 復消色差的物鏡應該避免，因?yàn)樗请y以去除所有殘余應力和應變從眾多鏡頭元素和緊張的坐騎從舊的固定管長度顯微鏡。 然而，最近已經取得了進步物鏡設計無限遠校正顯微鏡高品質的應變復消色差的物鏡是有用的微分干涉對比或考試雙折射標本正交偏光照明。 平均數值孔徑的20倍和40倍的偏振光物鏡通常是10％至25％，高于普通顯微鏡的錐光干涉圖樣的觀察，因?yàn)樾枰邤?shù)值孔徑。 偏光顯微鏡設計的物鏡必須是應力和應變。 大多數制造商進行徹底的測試偏光顯微鏡上使用而設計的物鏡，只選擇那些通過嚴格的測試。

可能出現不必要的雙折射在顯微鏡物鏡主要通過兩種機制。 第一個是“天然”的雙折射，這是一個用于使鏡片的眼鏡，晶體和其他材料的的固有各向異性字符的工件。 為了規避這個問題，廠家選擇無應變光學玻璃或各向同性晶體構造鏡片。 第二種類型是“應變”的雙折射時，會發生多個透鏡膠合在一起，并安裝在靠近幀緊緊貼合。 應力雙折射也發生掉落或處理的物鏡，由于受損的結果。

通過壓力測試的物鏡是標有P或POL，通常標有紅色刻有字母。 一些制造商還可以使用一臺黑色或暗灰色桶（帶或不帶紅色字母）快速識別應變免費偏振光的物鏡（如圖7所示）。 當兩個物鏡和聚光鏡的應力和應變，在顯微鏡視場的背景出現了很深的黑色固體時通過目鏡觀察，正交偏光之間沒有一個標本。 在這些光學元件，可以給任何壓力上升到一個可觀的程度各向異性特征，稱為內部雙折射。 這將導致在顯微鏡的光學系統本身的檢體干擾效應的貢獻，往往可以使以圖像非常困難。 在光學系統中的應力和/或應變的證據存在觀察標本時，通常有一個黑色的背景的藍色，灰色或褐色的背景可以通過以下方式獲得。

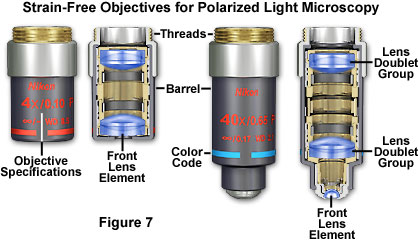

偏光顯微鏡專為一對典型的物鏡是在圖7中。 物鏡桶被漆成黑色平都裝飾有紅色字體表示具體的物鏡的能力，并指定其無應變條件偏振光。 切掉的物鏡圖揭示了內部鏡頭元件，色差和球面像差糾正。 在左邊的物鏡是一個低功耗的雙折射標本在低倍率4倍的物鏡。 前透鏡元件是大于40倍物鏡在右邊，因?yàn)樵黾右晥?chǎng)的照明要求享有的低功耗物鏡。 偏振光物鏡范圍內約2倍到100倍的放大倍率，最常見的是4X，10X，20，和40倍，一個選擇供應大部分在畸變和錐光模式標本檢查的目的。

遲緩和配件板

幾乎所有的偏振光顯微鏡都配有物鏡轉換器和偏振器和分析器之間的上述管體中的一個插槽。 此插槽的目的是，以容納一個附件或相位差板，在偏振器和分析器的振動方向相對于一個特定的方向。 原來，插槽為導向，其長軸指向東北 - 西南從目鏡中觀察到，但更近的顯微鏡有東南 - 西北方向改變。 舊顯微鏡，槽的尺寸為10×3毫米，但現在已經規模標準（DIN規格）20×6毫米。 當配件/相位差板，覆蓋物沒有插入主體管，往往是嵌合，以防止灰塵進入顯微鏡通過槽。

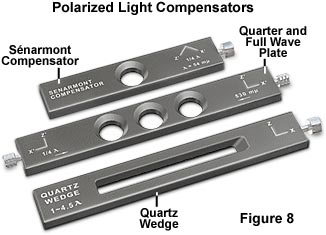

相位差板是由一個精確的厚度和光學各向異性石英，云母或石膏礦物地面安裝在兩個窗口之間具有平坦面（平面）。 在這些板產生特定的光學路徑長度差（OPD）的相互垂直的平面偏振的光波斜地插入時，在交叉的偏振器之間的顯微鏡。 三種最常見的相位差板產生的整個波長范圍在530和570納米之間，四分之一波長（137-150納米），或利用一個楔形設計，涵蓋了通過以下方式獲得一個變量的路徑長度的光路長度的差異波長的寬譜（最多6個訂單或約3000納米）。

石英楔補償器的最簡單的例子，這是利用不同的光路長度差，以提供相同的試樣，無論是由插入的光軸的程度或以其他方式。 通常被稱為甲全波片作為一個敏感的色彩或一階的紅色板，因?yàn)樗a(chǎn)生了具有類似的色調看到在米歇爾征收?qǐng)D表中的一階紅色的干涉色。 大齡補償作了裂解石膏，以適當?shù)暮穸?，?shí)現了一階的紅色，并且可能被標記的石膏板 ， 紙面石膏 ， 兀 ， 一個λ，或Δ= 530 nm的框架殼體。 如果印版起源于德國，它可能會被標記的腐老子 。四分之一波片（有時稱為云母板）通常是從老式的石英或云母晶體夾在兩片玻璃之間的窗口，就像一階板。 根據不同的制造商，四分之一波板可能被標記云母 ， 微光，1/4λ，或Δ= 147納米 。 一階紅色和四分之一波長板通常安裝在滑動板通過補償器的插槽，并進入光學路徑的長矩形幀。晚模型顯微鏡結合成一個單一的框架，有三個開口：一個一階的紅盤，四分之一波片，和一個中央開口，無一板塊用于平面偏振光沒有補償這些板塊。 此外，這些板材鏡架旋鈕在每年年底是大于槽尺寸，以確保板不能被丟棄，借用，或被盜。

使用補償板時的一個主要考慮因素是建立允許緩慢振動矢量方向。按照慣例，這個方向?qū)⑹菛|北-西南，在圖像中，將被標記為慢，z'的，或γ，但它也可以在所有幀上的慢軸將不會被標記。確定遲緩或補償板緩慢振動軸的一個方便的方法是采用晶體的長軸平行的東北-西南方向的板塊，板塊觀察雙折射晶體（如尿素）。如果有一個另外的光程差的相位差板被插入時（當顏色移動米歇爾征收規模），然后緩慢板的振動方向行進的長軸平行。另外，如果是有區別的（減法）之間的光路，則相位差板的慢軸垂直于長軸的框架。

舊偏振光顯微鏡可能有提供伯特蘭透鏡的中心定位，讓中心的物鏡后孔配合目鏡十字線的交叉點。一些上了年紀的顯微鏡也有可變光闌的位置附近的中間圖像平面或勃氏鏡，可以調整（縮小尺寸），在錐光偏振模式下操作顯微鏡時，小晶體獲得更清晰的干擾數字。如果膜片被錐光觀察后，再次打開時，被限制在顯微鏡的視場被返回到無畸變觀看模式。此隔膜，如果存在，被操作由一個控制桿或凸邊環，或者安裝在顯微鏡主體管或觀察頭（中間圖像平面內或附近;圖9）。后來模型顯微鏡往往伯特蘭透鏡安裝在炮塔一起改變圖像的放大倍率的鏡頭。是用一個小旋鈕，伯特蘭透鏡的位置，以及0或其他一些放大倍率鏡頭標記的乙或pH調整。甲勃氏鏡也可以作為配置相襯物鏡的望遠鏡提供物鏡的后側焦點面與疊加的相位環在聚光鏡相位板纖維環的放大圖像。

目鏡（目鏡）

早期偏振光顯微鏡，如明場，往往配備單筒觀測管和一個單一的目鏡。再加照明反射臺下鏡，這些顯微鏡并沒有提供足夠的照明，可視化和拍攝非常弱雙折射標本。雖然成本低的學生顯微鏡還配備單眼觀看頭，大多數現代研究級偏光顯微鏡雙目或三目觀察管系統。眼管通常是兩眼間的距離，以適應瞳分離的顯微鏡（通常為55至75毫米之間）的范圍內可調。

許多偏振光顯微鏡都配有一個目鏡屈光度調節，這應該是每個目鏡個別。有些顯微鏡梯度范圍，每個目鏡上，該值指示的位置相對于目鏡主體眼睛的晶狀體。其他模型有目鏡在一個固定位置固定用銷和槽眼管體的。屈光度調整的第一步是為行了分級配備這些標記的目鏡上的標記（圖10），或轉動眼球鏡頭順時針最短焦距位置。接下來，重點標本與10倍的物鏡，然后旋轉物鏡，直到一個低倍物鏡（通常是5倍）以上的標本。此時，每只眼睛的鏡頭重新聚焦單獨（不使用顯微鏡粗或細的重點機制），直到樣本中大家關注的焦點。光路和調整顯微鏡的微調旋鈕旋轉20倍的物鏡。重復眼睛晶狀體屈光度調整與5倍的物鏡（再次不擾亂顯微鏡微調對焦機制），和顯微鏡應調整到正確的屈光度設置。這些設置會有所不同，從用戶到用戶，所以記錄目鏡眼透鏡的位置，如果有一個漸變的規模快速返回適當調整。

如上所述，可以面向薄編制以及形棱柱尿素的微晶無論是南北或東西參考目鏡的十字。然后，作為一對偏振器可旋轉，以獲得組合的背景和晶體的最小強度。如果兩個偏振片可以旋轉，這一過程可能會產生南北或東西設置的偏振片。前者的方向是優選的，因?yàn)樗且阎?，其振?dòng)方向與偏振器相比，可以設置。

聚光鏡可以通過減少照明系統的視場光闌（位于前面的聚光透鏡）的大小，然后轉換聚光鏡，使圖像通過目鏡觀察時的振動板的邊緣是鋒利的重點和中心。接著，視場光闌，應通過使用聚光鏡調節翼形螺釘安裝固定在聚光鏡上的的臺下殼體，在視場的中心。隔膜（聚光鏡）為中心后，葉片可被打開，直到整個視場的被照亮。

燈絲，使進入聚光鏡的前焦面（科勒照明的要求），通過改變聚光透鏡的焦點應集中的鎢螺旋線是可見的。聚光鏡的前焦平面所在或附近的平面的照明光圈（聚光鏡）隔膜。由于后側焦點面上的物鏡是在一個平面上的共軛到聚光鏡中，它有可能通過除去目鏡或插入的勃氏鏡觀察燈絲圖像。當觀看的干涉條紋在錐光模式，它往往是聘請以彌漫燈絲形象在物鏡上的后焦平面附近的燈聚光透鏡部分蛋白石玻璃或磨砂濾波器的方便。

在以與物鏡的數值孔徑相匹配，聚光鏡孔徑光闌必須加以調整，同時觀察物鏡的后側焦點面。再次，勃氏鏡觀察聚光鏡照明光圈和物鏡孔徑之間的關系提供了一種方便的機制。偏振光對于大多數研究中，聚光鏡光圈的直徑應設置為約90％的物鏡的數值孔徑。

雖然不是必需的，中心的旋轉臺是很方便的，如果測量進行或標本通過大角度轉動。最簡單的方法是找到一個小的檢體的功能（作為標記）和移動的功能，進入中心的旋轉軸線的階段。此位置可能不與視場中心重合，目鏡十字準線所定義的。使用靠近舞臺的中心定位旋鈕或按鍵，標記功能可以被翻譯（通過試驗和錯誤），直到其旋轉中心與視場中心重合。一些偏振光顯微鏡允許獨立定心在消防水***的物鏡。如果是這樣的話，應之前完成此任務嘗試階段的中心定位。

結論

往往是利用偏振光顯微鏡由天然礦物和巖石薄片，礦物學家，并在研究和工業環境中的陶藝研究的地質學家。該技術也大量雇用的科學家研究各種相變和紋理表現出液晶化合物，聚合物技術人員經常利用偏振光顯微鏡所提供的信息做出顯著。法醫科學家利用偏振光纖維，毛發，和其它微粒，發現在犯罪現場的分析技術。近日，偏振光的優勢已被用來探索生物過程，比如有絲分裂紡錘體的形成，染色體凝結，大分子組件，如膠原蛋白，淀粉樣蛋白，髓鞘的軸突，肌肉，軟骨，骨組織。
